GABBIODREN® – Pannelli preassemblati per drenaggio geotecnico

Il GABBIODREN® è utilizzato nella realizzazione di trincee drenanti a gravità. Sostituisce in modo completo il sistema classico con ghiaia, tessuto e tubo. E’ l’unico sistema testato e certificato – a scala reale ed in condizioni di esercizio simulato in trincea – secondo le prove di caratterizzazione EN ISO 12958. Tutti i sistemi Gabbiodren® – dove non diversamente specificato – sono testati e garantiti con resistenza meccanica e deformativa fino a 200kPa (profondità simulata pari a circa 10 metri). La gabbia di contenimento in rete metallica a doppia torsione garantisce una resistenza nominale a rottura per trazione pari a 55 kN/m, senza rotture ed interruzioni della linea drenante.

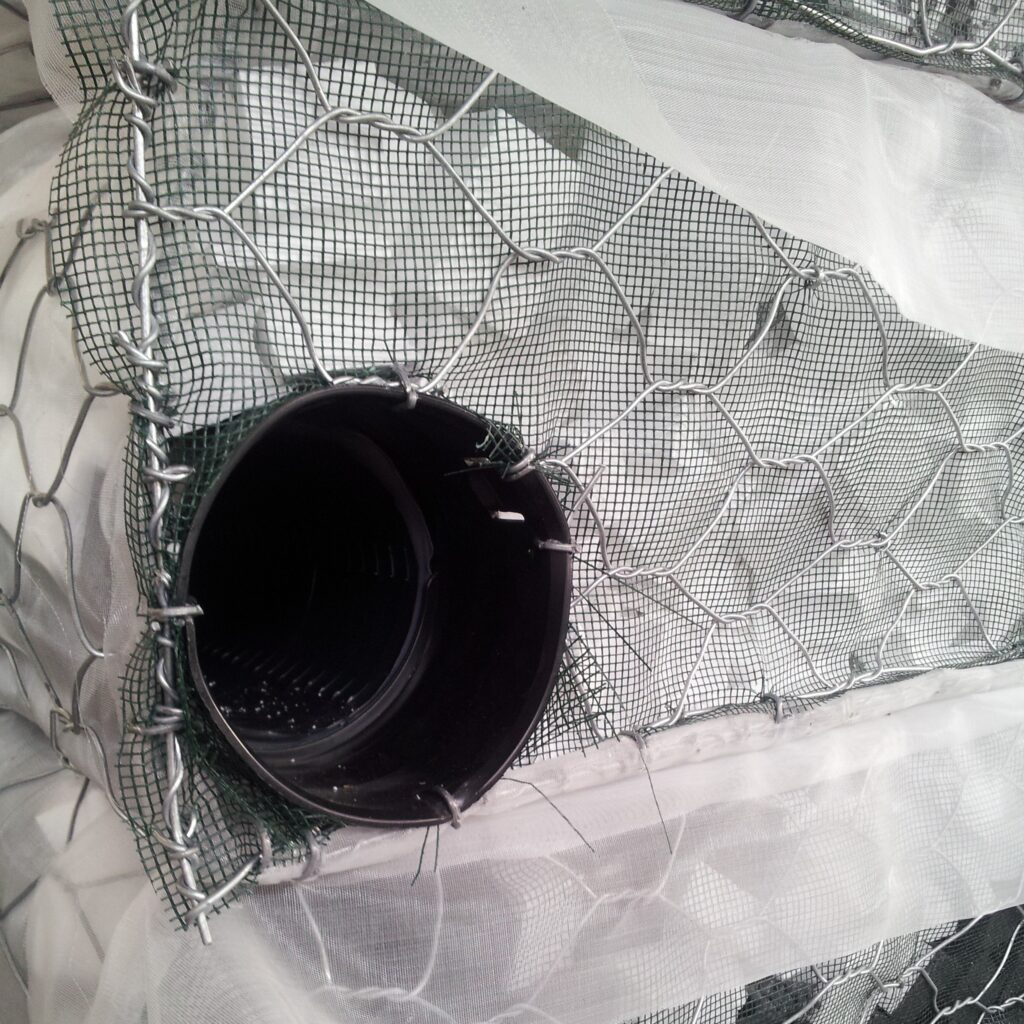

Ogni pannello Gabbiodren® è preassemblato in stabilimento e costituito da uno scatolare in rete metallica a doppia torsione, rivestito internamente con un geotessile tessuto avente funzione di filtro/separazione testato contro l’intasamento. Il nucleo, altamente drenante, è costituito da polistirolo non riciclato insolubile, chimicamente inerte alle acque e imputrescibile. Vi è la possibilità di inserire in fase di produzione un tubo microfessurato di differente diametro alla base del gabbione, per drenaggi particolarmente gravosi. L’applicazione di una guaina impermeabile in polietilene alla base del Gabbiodren® favorisce lo smaltimento delle acque drenate ed evita le dispersioni.

La funzione principale è quella del drenaggio delle acque nei terreni; trova largo impiego nella stabilizzazione e drenaggio di versanti in frana, assicurando lo smaltimento delle acque meteoriche; nel drenaggio a tergo di un rilevato come miglioria del tubo microfessurato, nonchè della classica trincea di drenaggio assicurando un minor intasamento del sistema ed un minor apporto di ghiaia in sito.

Il pannello Gabbiodren è testato secondo prove di laboratorio certificate da ente di ricerca terzo, per la caratterizzazione delle prestazioni in condizioni di esercizio simulato, secondo la norma UNI EN ISO 12958 modificata.

La piena compatibilità nell’efficacia idraulica del sistema Gabbiodren nei confronti di una trincea classica è stata verificata in reali condizioni di esercizio, mediante un monitoraggio di diversi anni effettuato (dall’Università di Bologna) lungo due trincee, una classica ed una Gabbiodren, su uno stesso pendio in frana, e a parità di condizioni idrogeologiche, morfologiche e metereologiche.

Viene utilizzato un geotessile di rivestimento e separazione e filtrazione di elevata durabilità nei confronti dell’intasamento, testato in esercizio rispetto ad altri geotessili comunemente impiegati nelle trincee classiche ed in altri sistemi.

Il funzionamento di una trincea drenante a forte permeabilità, costituita da pannelli prefabbricati, si basa principalmente sulla differenza di pressione esistente tra l’interno del corpo del dreno e la sovrappressione dell’acqua che si trova all’interno dei pori del terreno circostante. La differenza di pressione che si verifica all’interfaccia tra dreno e terreno, innesca un moto di filtrazione che porta al trasferimento dell’acqua all’interno del Gabbiodren, dove la pressione è minore. Questo permette di abbattere la falda freatica e diminuire il tenore d’acqua nel terreno. L’abbattimento delle pressioni interstiziali porta ad un miglioramento delle caratteristiche di taglio del terreno. Le acque raccolte nel drenaggio sono allontanate per semplice gravità, in funzione dell’inclinazione della linea drenante.

La configurazione con camini drenanti – riducendo significativamente il percorso di filtrazione delle acque – consente di incrementare l’efficacia e la funzionalità del drenaggio. I “camini drenanti”, posti al di sopra della linea drenante principale, permettono di intercettare le eventuali falde sospese.

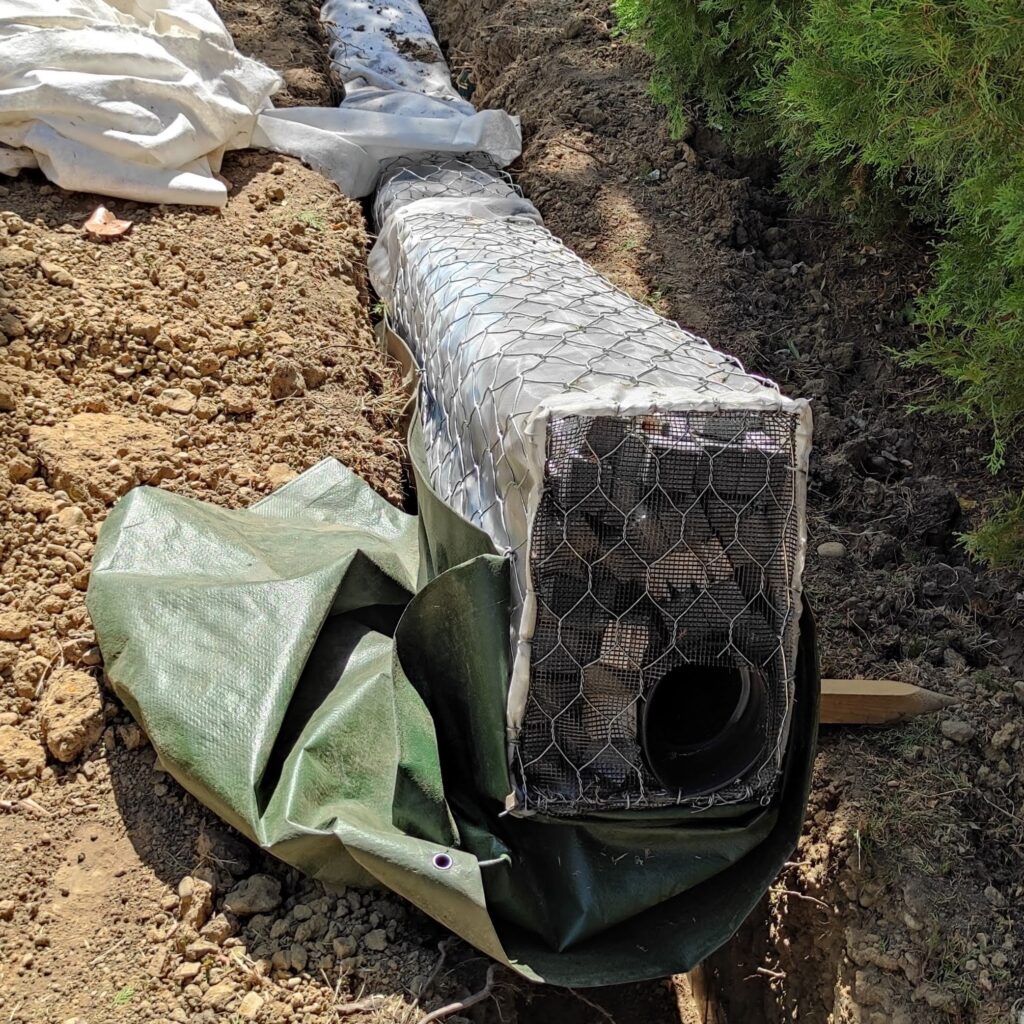

Massima sicurezza in cantiere: i pannelli sono assemblati fuori scavo e inseriti in trincea dall’esterno. Le maestranze non devono effettuare lavorazioni in scavo

Significativa riduzione dei volumi di scavo, è spesso necessaria solo una sezione obbligata di scavo poco più larga del pannello per l’installazione

Grande velocità di posa in opera e riduzione dei tempi di cantierizzazione

Possibilità di lavorare agevolmente su aree disagiate o inaccessibili ai metodi tradizionali, grazie alla leggerezza del pannello trasportabile a mano

Elevata flessibilità e modularità del sistema

Grande pulizia di cantiere e ridotti disagi grazie alla minore presenza di mezzi pesanti, minor materiale da stoccare in situ e ridotto carico sulle infrastrutture

Certezza nella scelta del geotessile di rivestimento, per garantire la durabilità del sistema rispetto all’intasamento.

Prodotto con prestazioni certificate e disponibile con il nuovo rivestimento polimerico POLIMAC
